Arduino Esplora


Arduino Esplora : Papan Unik Untuk Penggemar Games dan Robotika


Arduino Esplora adalah mikrokontroler unik yang berbentuk sekilas seperti joystik. Arduino Esplora adalah merupakan mikrokontroler keluaran dari Arduino Leonardo. Esplora berbeda dari semua papan Arduino dalam menyediakan sejumlah built-in, Esplora buit-in yang siap digunakan dengan berbagai macam  set sensor onboard untuk interaksi. Dirancang demikian rupa untuk memudahkan seseorang yang ingin membuat project robotika yang tidak tau dasar elektronika sedikitpun
Esplora memiliki speaker onboard, dan beberapa sensor masukan, termasuk joystick, slider, sensor suhu, accelerometer, mikrofon, dan sensor cahaya. Hal ini juga memiliki potensi untuk memperluas kemampuan dengan dua input dan output konektor Tinkerkit, dansoket untuk layar LCD warna TFT.
Seperti papan Leonardo, Esplora menggunakan mikrokontroler AVR Atmega32U4 dengan 16 MHz osilator kristal dan koneksi USBmikro mampu bertindak sebagai perangkat USB client, seperti mouse atau keyboard.
Di sudut kiri atas papan ada tombol tekan reset, yang dapat Anda gunakan untuk me-restart papan. Ada empat LED Status:

     ON [hijau] menunjukkan apakah papan menerima power supply
     L [kuning] terhubung langsung ke mikrokontroler, dapat diakses melalui pin 13
     RX dan TX [kuning] menunjukkan data yang dikirim atau diterima melalui komunikasi USB

Spesifikasi Arduino Esplora:
MicrocontrollerATmega32u4
Operating Voltage5V
Flash Memory32 KB of which 4 KB used by bootloader
SRAM2.5 KB
EEPROM1 KB
Clock Speed16 MHz

 Skema Arduino Esplora:

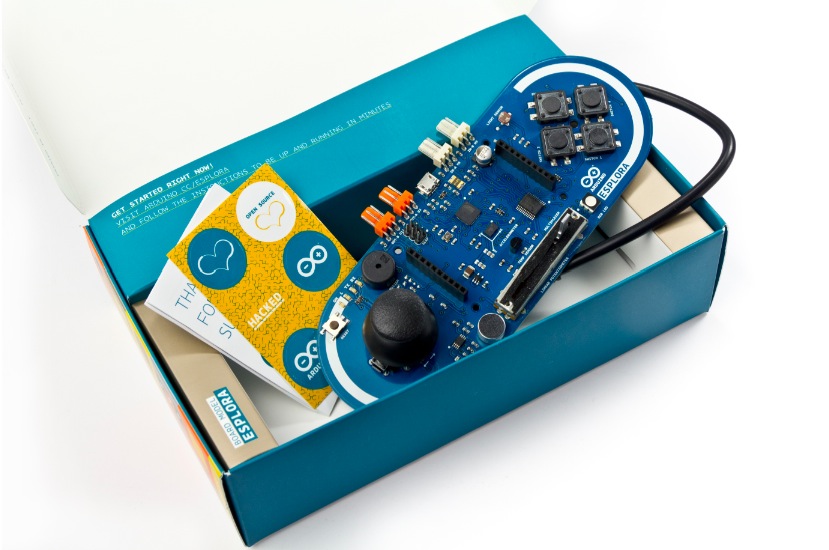

Penampakan Arduino Esplora

Arduino Esplora adalah papan mikrokontroler yang berasal dari Arduino Leonardo. Esplora berbeda dari semua papan Arduino sebelumnya karena menyediakan sejumlah sensor onboard built-in dan siap pakai untuk interaksi. Hal ini dirancang untuk orang-orang yang ingin membuat dan menjalankan Arduino tanpa harus belajar tentang elektronik terlebih dahulu.



Esplora memiliki suara onboard dan keluaran cahaya, dan beberapa sensor input, termasuk joystick, slider, sensor suhu, accelerometer, mikrofon, dan sensor cahaya. Hal ini juga memiliki potensi untuk memperluas kemampuannya dengan dua konektor input dan output Tinkerkit, dan soket untuk layar LCD TFT berwarna.

Seperti papan Leonardo, Esplora menggunakan mikrokontroler ATmega32U4 AVR dengan osilator 16 MHzcrystal dan koneksi USB mikro yang mampu bertindak sebagai perangkat klien USB, seperti mouse ataupun keyboard.

Di sudut kiri atas papan ada tombol tekan reset, yang bisa Kamu gunakan untuk merestart board. Ada empat status LED yaitu
  •     ON [hijau] menunjukkan apakah papan menerima catu daya
  •     L [kuning] terhubung langsung ke mikrokontroler, bisa diakses melalui pin 13
  •     RX dan TX [kuning] menunjukkan data yang dikirim atau diterima melalui komunikasi USB
Spesifikasi
  • Microcontroller ATmega32u4
  • Operating Voltage 5V
  • Flash Memory 32 KB of which 4 KB used by bootloader
  • SRAM 2.5 KB
  • EEPROM 1 KB
  • Clock Speed 16 MHz
  • Lenght 164.04 mm
  • Width 60 mm
  • Weight 53 gr
